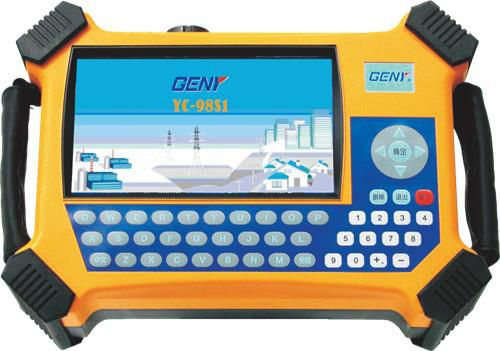

Drei-Phasen-Standard-Stromzähler-Kalibrator mit 0,05% der Genauigkeitsklasse
Modell: YC98S1.
Der dreiphasige tragbare Standardzähler YC98S1 ist ein tragbarer Standard, um aktive und reaktive dreiphasige Meter (3 oder 4-Drähte) und einphasige Messgeräte zu überprüfen. Es ist darauf ausgelegt, im Feld oder im Labor zu arbeiten.
Merkmale
◆ 0,05% hohe Genauigkeit (direkter Anschluss)
◆ annehmen 7 Zoll 480 × 234 Punkt TFT-Farbbildschirm.
◆ Breitspannungsversorgungsbereich: 25V ... 600V
◆ Verbindung mit der Stromklemme von 5A bis 2000A
◆ Zwei Möglichkeiten für die Stromversorgung: Externe Wechselstromversorgung oder Testleitung
Funktion
1 Messmodus
- Phasenspannung, Strom, Winkel
- Aktive Leistung, Blindleistung, scheinbare Kraft.
- Phase- und dreiphasiger Leistungsfaktor.
- Phasenwinkel der Phase zur Phasenspannung
- Phasenwinkel der Phase zu Phasenstrom
- Frequenz.
2 Vektordiagramm / Wellenform
3. Harmonic, machen Sie eine grafische und numerische Analyse des THD. (2nd. - 51.stecken )
4 Meter-Test: Führt den Test an den Metern aus. Das in dieser Funktion konfigurierbare Datenfeld ist die Seriennummer, der Zählertyp, der Konstante, der Divisor-Faktor (für HF), die Art von Test und Zyklen.
5 CT-Verhältnis-Test: CT-Verhältnis abrufen, indem Sie den primären und sekundären Strom von CT synchron testen
6. Verdrahtungsprüfung: Beurteilen Sie die Verdrahtung richtig oder falsch automatisch
7. Energieansammlung: Active und Reactive Energy in einer Einstellzeit ansammeln, verwendet, um den Wähltest des Messgeräts zu verwenden
8 CT-Selfkalibrierung anklemmen: Prüfen Sie, ob die Klemme CT genau ist und wiederkalibriert
9 Testdatenspeicherung: Kann 5000 Datengruppen speichern. Daten enthalten Zählertyp, Seriennummer, Konstante, Fehler, Datum usw
10 Die Firmware kann durch die entfernte Festplatte von Benutzern selbst aufgerüstet werden
11 Kann mit externem Drucker, Tastatur, Barcode-Scanner verbunden werden
Technisch Spezifikation
Genauigkeitsgrad | Direkter Anschluss: 0,05% (aktiv), 0,1% (reaktiv) |
Testspannungsbereich. | 25V-600V. |
Teststrombereich | Direkter Anschluss: 0,1A-12A, Stromklemme: 5A, 100A, 500A, 1000A, 2000A |
Phasenmessung. | -180 ° ~ 180 °; |
Frequenzmessung. | 45 Hz-65Hz. |
Harmonische Messung. | 2nd. - 51.stecken |
Stromversorgung | 55V-600V. |
Energieverbrauch | <10w. |
Dimension (w × h × d) | 245mx150mmx50mm. |
Gewicht | 1.5kg |
