YC1893D Genauigkeitsklasse 0,02% Dreiphasen-Elektronisches Energiezähler-Testsystem mit IKT für Smart Meter
○ Beschreibung
Die Testsysteme von Geny-Messsystemen nehmen die fortschrittlichste elektronische Messtechnik an, und ein modulares Konzept kombinieren die Differenz-Referenzstandards und des Leistungsverstärkers, um die Anforderungen der Kunden in elektrischen Energiezählern, elektrischen Energieversorger, Metrologie-Labor-, Mess- und Qualitätsprüfungsabteilungen und -fabriken oder Unternehmen zu erfüllen.
Das YC1893D-Meter-Testsystem ist ein vollautomatisches Testsystem zum Testen und Kalibrieren von Einphasen- und dreiphasigen elektrischen Energiezählern, die komprimieren von:
l Dreiphasen-Stromquelle
l Dreiphasen-Referenz-Standardmessgerät
l Meter Federungsprüfständer
l Tarifs-Steuerungssystem (feste Spannungen, optischer Anschlussleser, Wellensteuerkasten)
l Andere notwendige Teile
l PC und Software, die das gesamte System steuern
Das YC1893D-Meter-Testsystem ist vollständig mit dem Standard IEC 60736 konform und eignet sich zum Testen von Messgeräten gemäß den folgenden Standards:
l IEC 62052-11 und IEC 62053-11, -21, -22, -23, -24
l IEC 62056.
l EN 50470-1, EN 50470-2, EN-50470-3
l IEC 61010.
○ Merkmale
1 Das Zählertestsystem kann mechanische Meter, elektronische mechanische Meter messen
und elektronisches Meter durch automatische, halbautomatische oder manuelle Bedienung.
2 Aluminiumlegierungsmaterial, leicht und stark und korrosionsbeständig.
3. Automatisches Positionierrotormarke der Scheibe des mechanischen Messgeräts mit mehr Effizienz.
4 Die Schwingkörperköpfe der Scan-Köpfe vereinfacht die Steuerung.
5 Vollautomatischer Abschluss der folgenden Tests:
ein) Genauigkeitstest in allen vier Quadranten (aktive, reaktive und scheinbare Energie)
B) Kriechtest (No-Last-Test)
C) Starten des aktuellen Tests
D) Wähltest (Testprüfung)
e) Meter ständiger Test
F) Einfluss der Mengenprüfung (Spannung, Häufigkeit, Harmonische Verzerrung usw.)
g) Kalibrierung des Referenzmessgeräts mit niedrigerer Genauigkeit als der eingesetzte Referenzstandard
h) Vorwärmung
ich) Dips und Unterbrechungen
J) Single-Phase-Messgeräte unter Manipulationsbedingungen prüfen
6. Messen verschiedener Konstanten von Metern synchron.
7. Mit der Schutzfunktion von Überlast, Kurzspannungskreislauf und Öffnungsstromkreislauf.
○ Technische Spezifikation für 24-Positions-Meter-Testsysteme
Die Testbank ist eine Mehrfachposition von bis zu 24 Metern, 0,02% der Genauigkeitsklasse-Dreiphasen-Meter-Testsysteme mit IKT, mit einem mehreren seriellen Port-Kommunikationssystem zur parallelen Kommunikation zum Testen von intelligenten Zählern.
◆ Energieversorgung
Stromspannung | 3 × 240 ± 15% |
Frequenz | 50 Hz ± 15% |
Leistung Kapazität | >. 6 kva. |
Leistung Effizient (bei voller Last) | ≥85% |
Umgebungs Temperatur | -10 ° C - +40 ° C |
Relativ Feuchtigkeit | 35% - 85% |
◆ Energiequelle
Stromspannung | |
Prüfen Spannungsausgabe (phasenneutral) | 3 × (24 V - 480 V) oder 600 V F-F Customized |
Leistung der Spannungsausgabe | 3 × 1000va. |
Auflösung | Besser als 0,01% des gesamten Reichweitenswerts |
Einstellung Richtigkeit | Besser als 0,05% am Endbereichswert |
Stabilität | Besser als 0,005% / h (Integrationszeit 150 s) |
Belastung Regulierung von 0-max. Belastung | <. 0,01% |
Verzerrung Faktor | <. 0,3% für lineare Widerstandslast |
Harmonische | 2nd. - 21.steckenkostenlos programmierbar |
Aktuell | |
Prüfen aktueller Output | 1 ma - 120 a |
Leistung der aktuellen Ausgabe | 3 × 2000va. |
Auflösung | Besser als 0,01% des gesamten Reichweitenswerts |
Einstellung Richtigkeit | Besser als 0,05% am Endbereichswert |
Stabilität | Besser als 0,005% / h (Integrationszeit 150 s) |
Belastung Regulierung von 0-max. Belastung | <. 0,01% |
Verzerrung Faktor | <. 0,3% für lineare Widerstandslast |
Harmonische | 2nd. - 21.steckenkostenlos programmierbar |
Phase Winkel | |
Bereich | 0 - 360 ° |
Auflösung | 0,01 ° |
Einstellung Richtigkeit | 0,1 ° |
Frequenz | |
Bereich | 45 Hz - 65 Hz |
Auflösung | 0.01 Hz |
◆ Standardmesser
1.1 Allgemeine Einführung
Der SZ-03A-K8 Serie Dreiphasiger Standardzähler verwendet eine solche dauerte TE.Chennologie als Hochgeschwindigkeits-DSP, CPLD, MCU und ADC. mit Selbstkalibrierung, usw. ThuS, das. meterkan. Probe AC. Schildal in hohe speed. und behandeln Ihnen mit Special. dIgital Arithmetik. Alle von diese mAke The. metermisch’s Struktur einfach und messen Sie 0,02% Genauigkeit von der relative Fehler.
1.2 Merkmale
1.1.1. Hufeh Richtigkeit
Messfehler mit drei Phasenspannungs-, Strom-, Strom- und elektrischen Energiefehler ≤ ± 0,02%
1.1.2. Weiten Messbereich
Spannung von 5 V bis 480V
Strom von 10 mA bis 120A
1.1.3. Multi-Parameter-Messung
Dreiphasig testen Spannung, Strom, Strom, elektrische Energie, Leistungsfaktor,
Phase und Frequenz synchron.
1.1.4. Multi-Mode-Messung
Dreiphasen-vier Draht (3P4W) & dreiphasig drei Draht (3P3W) aktiv
Dreiphasen-vier Draht (3P4W) & dreiphasig drei Draht (3P3W) reaktiv
Dreiphasen-vier Draht (3P4W) & dreiphasig Drei Draht (3P3W) Kreuz verbunden reaktiv
Einzelne Phase Zwei Draht (1P2W) aktiv & Single Phase Zwei Draht (1P2W) reaktiv
Einzelne Phase Drei Draht (1P3W) Active & Single Phase Three Draht (1P3W) reaktiv
Zwei-Phase-Drei-Draht (2P3W) aktiver und zwei Phase drei Draht (2P3W) reaktiv
1.1.5. Harmonische messen und analysieren
Testen des Wellenformverzerrungsfaktors und 2nd.- 21.steckenHarmonischer Inhalt und Anzeige
Rod-Diagramm.
1.1.6. Überprüfen Sie den Prüfstand
Messen der Asymmetrierate von Spannung, Strom und Phase in jeder Phase und in jeder Phase und der Stabilität von Power.
1.1.7. Wellenformanzeige.
Anzeigespannung und Stromwellenform synchron anzeigen.
1.1.8. Idealer Standardmeter
Energieimpulskonstante kann automatisch oder manuell eingestellt werden, werden berechnet und angezeigt
der Fehler und die Standardabweichung des getesteten Messgeräts; haben die Funktion des Stroms
Menge addieren, Stromein- / Aus- / Aus-Aus- und Ausschalten kann durch manuell oder extern gesteuert werden
Synchronimpuls
1.1.9. SoftwaNeukalibrierung
Durch Software kann das gesamte Reichweite kalibrieren aND-Phasenwinkel zur Verbesserung der Zuverlässigkeit und Effizienz
1.1.10. Stark Kommunikationsfunktion
Es gibt zwei Kommunikationsports RS-232 und RS-485, können angeschlossen werdenzu
PC- und Testbank, automatische Messung und Kalibrierung realisieren
◆ Federungsprüfständer
A. 24 Meter-Position auf 2-Meter-Racks, doppelt seit zwei Reihen,
Jede Zeile enthält 6 Positionen.
B. Es gibt eine dreifarbige Kontrollleuchte oben in jedem Rack.
C. Jede Messstellung installiert einen Schnellverbinder-QCD, eine Push-Hand, einen Scan-Kopf,
Ein Fehleranzeigefenster und eine DB9M-Buchse.
D. Die gesamte aktuelle Kabelverdrahtung im Rack beträgt 30 mm2
E. DB9M-Buchse ist für den RS232-Anschluss, RS232 wird von Multiport-Serienserver angeboten, der 24-Ports erstreckt, die mit 24 Muttern verbinden.
F. Isolationsstromwandler (IKT)
Heutzutage ist der Strom- und Spannungskanal des mehr und mehr Energiezählers feste Verbindung; Es ist ein enges IP-Link-Messgerät. Zum Testen von Metern mit geschlossenem IP-Link muss das untersuchte Gerät mit isolierten und potentialfreien Strom- und Spannungssignalen versorgt werden. Die vorherige Testbank konnte solche Signale nicht anbieten, kann nur das offene IP-Link-Messgerät testen. TICT-100-Serie ist ein präzise isolierter Stromwandler (IKT) mit aktiver elektronischer Fehlerkompensation, kann den einsetzbaren hohen Genauigkeitsstrom anbieten, um das Schließen des IP-Link-Messgeräts zu testen. TICT-100-Serie kann auf der neuen Testbank installiert oder zur Aktualisierung der alten Prüfbank verwendet werden.
○ Technische Daten der IKT
Strombereich 3 × (10mA - 120A)
Genauigkeit 0,01 (100 mA - 120A)
Verhältnis 1: 1 (Primärstrom = Sekundärstrom)
Frequenzbereich 45Hz - 65 Hz
Ausgangsbelastung Spannung 3 × 0,6 V (max)
Ausgangsleistung 3 × 60VA (max)
Kommunikationsport RS-485
Stromversorgung +/- 12VDC
Stromverbrauch 20 VA (max)
Betriebstemperatur - 10 ° C ... + 50 ° C
Lagertemperatur - 20 ° C ... + 60 ° C
Abmessungen (H × w × d) 290mm × 275mm × 296mm
Gewicht ca. 12kg
G. Scannenkopf
Der Lichtkopf kann für einen einfachen Zugriff einstellbar und einziehbar sein, wenn
Meter anbringen.
H. Schnellverbindergerät (QCD)
- QCD entwickelt, um dreiphasige und einphasige Messgeräte testen zu können
- Pins können federbelastet sein, um zu viel Belastung der Messgeräteanschlussverbindung zu vermeiden.
- Der Mindestabstand zwischen zwei benachbarten Pins (minimaler Tonhöhe) kann auf 11 mm auseinander liegen.
- Die gesamte Zeile der Pins kann einen geringen Abstand von seiner normalen Position zurückschieben.
- Die aktuellen Pins können 120A für lange Zeiträume standhalten
- Klemmenstifte, die für die einfache Entfernung für Fälle ausgelegt sind, wenn ein Setup geändert werden muss.
- LT-CT betrieben Energiezähler, um die Verbindung zu unterstützen
◆ Stromquellenkabinett.
A. Das manuelle Steuergerät ist an der Vorderseite des Stromquellenschranks installiert
B. Hauptschalter und Stromversorgungsschalter für jedes Modul sind auf der Rückwand des Kabinetts installiert, umfassen:
● Leistung： Hauptschalter
● Pc.： Computer
● Moxa： MOXA-System.
C. Das gesamte aktuelle Kabel im Schrank ist 30 mm2
Die 1987 gegründete Geny ist bekannt als einer der führenden und professionellen Hersteller und Anbieter von dreiphasigen elektronischen Energiezählertestsystemen mit IKT für ein intelligentes Zähler in China. Bitte ruhen Sie sich sicher, dass Sie die Qualitätsausrüstung in China von uns kaufen und unseren guten After-Sale-Service erleben.
YC1893D Genauigkeitsklasse 0,02% Dreiphasen-Elektronisches Energiezähler-Testsystem mit IKT für Smart Meter
○ Beschreibung
Die Testsysteme von Geny-Messsystemen nehmen die fortschrittlichste elektronische Messtechnik an, und ein modulares Konzept kombinieren die Differenz-Referenzstandards und des Leistungsverstärkers, um die Anforderungen der Kunden in elektrischen Energiezählern, elektrischen Energieversorger, Metrologie-Labor-, Mess- und Qualitätsprüfungsabteilungen und -fabriken oder Unternehmen zu erfüllen.
Das YC1893D-Meter-Testsystem ist ein vollautomatisches Testsystem zum Testen und Kalibrieren von Einphasen- und dreiphasigen elektrischen Energiezählern, die komprimieren von:
l Dreiphasen-Stromquelle
l Dreiphasen-Referenz-Standardmessgerät
l Meter Federungsprüfständer
l Tarifs-Steuerungssystem (feste Spannungen, optischer Anschlussleser, Wellensteuerkasten)
l Andere notwendige Teile
l PC und Software, die das gesamte System steuern
Das YC1893D-Meter-Testsystem ist vollständig mit dem Standard IEC 60736 konform und eignet sich zum Testen von Messgeräten gemäß den folgenden Standards:
l IEC 62052-11 und IEC 62053-11, -21, -22, -23, -24
l IEC 62056.
l EN 50470-1, EN 50470-2, EN-50470-3
l IEC 61010.
○ Merkmale
1 Das Zählertestsystem kann mechanische Meter, elektronische mechanische Meter messen
und elektronisches Meter durch automatische, halbautomatische oder manuelle Bedienung.
2 Aluminiumlegierungsmaterial, leicht und stark und korrosionsbeständig.
3. Automatisches Positionierrotormarke der Scheibe des mechanischen Messgeräts mit mehr Effizienz.
4 Die Schwingkörperköpfe der Scan-Köpfe vereinfacht die Steuerung.
5 Vollautomatischer Abschluss der folgenden Tests:
ein) Genauigkeitstest in allen vier Quadranten (aktive, reaktive und scheinbare Energie)
B) Kriechtest (No-Last-Test)
C) Starten des aktuellen Tests
D) Wähltest (Testprüfung)
e) Meter ständiger Test
F) Einfluss der Mengenprüfung (Spannung, Häufigkeit, Harmonische Verzerrung usw.)
g) Kalibrierung des Referenzmessgeräts mit niedrigerer Genauigkeit als der eingesetzte Referenzstandard
h) Vorwärmung
ich) Dips und Unterbrechungen
J) Single-Phase-Messgeräte unter Manipulationsbedingungen prüfen
6. Messen verschiedener Konstanten von Metern synchron.
7. Mit der Schutzfunktion von Überlast, Kurzspannungskreislauf und Öffnungsstromkreislauf.
○ Technische Spezifikation für 24-Positions-Meter-Testsysteme
Die Testbank ist eine Mehrfachposition von bis zu 24 Metern, 0,02% der Genauigkeitsklasse-Dreiphasen-Meter-Testsysteme mit IKT, mit einem mehreren seriellen Port-Kommunikationssystem zur parallelen Kommunikation zum Testen von intelligenten Zählern.
◆ Energieversorgung
Stromspannung | 3 × 240 ± 15% |
Frequenz | 50 Hz ± 15% |
Leistung Kapazität | >. 6 kva. |
Leistung Effizient (bei voller Last) | ≥85% |
Umgebungs Temperatur | -10 ° C - +40 ° C |
Relativ Feuchtigkeit | 35% - 85% |
◆ Energiequelle
Stromspannung | |
Prüfen Spannungsausgabe (phasenneutral) | 3 × (24 V - 480 V) oder 600 V F-F Customized |
Leistung der Spannungsausgabe | 3 × 1000va. |
Auflösung | Besser als 0,01% des gesamten Reichweitenswerts |
Einstellung Richtigkeit | Besser als 0,05% am Endbereichswert |
Stabilität | Besser als 0,005% / h (Integrationszeit 150 s) |
Belastung Regulierung von 0-max. Belastung | <. 0,01% |
Verzerrung Faktor | <. 0,3% für lineare Widerstandslast |
Harmonische | 2nd. - 21.steckenkostenlos programmierbar |
Aktuell | |
Prüfen aktueller Output | 1 ma - 120 a |
Leistung der aktuellen Ausgabe | 3 × 2000va. |
Auflösung | Besser als 0,01% des gesamten Reichweitenswerts |
Einstellung Richtigkeit | Besser als 0,05% am Endbereichswert |
Stabilität | Besser als 0,005% / h (Integrationszeit 150 s) |
Belastung Regulierung von 0-max. Belastung | <. 0,01% |
Verzerrung Faktor | <. 0,3% für lineare Widerstandslast |
Harmonische | 2nd. - 21.steckenkostenlos programmierbar |
Phase Winkel | |
Bereich | 0 - 360 ° |
Auflösung | 0,01 ° |
Einstellung Richtigkeit | 0,1 ° |
Frequenz | |
Bereich | 45 Hz - 65 Hz |
Auflösung | 0.01 Hz |
◆ Standardmesser
1.1 Allgemeine Einführung
Der SZ-03A-K8 Serie Dreiphasiger Standardzähler verwendet eine solche dauerte TE.Chennologie als Hochgeschwindigkeits-DSP, CPLD, MCU und ADC. mit Selbstkalibrierung, usw. ThuS, das. meterkan. Probe AC. Schildal in hohe speed. und behandeln Ihnen mit Special. dIgital Arithmetik. Alle von diese mAke The. metermisch’s Struktur einfach und messen Sie 0,02% Genauigkeit von der relative Fehler.
1.2 Merkmale
1.1.1. Hufeh Richtigkeit
Messfehler mit drei Phasenspannungs-, Strom-, Strom- und elektrischen Energiefehler ≤ ± 0,02%
1.1.2. Weiten Messbereich
Spannung von 5 V bis 480V
Strom von 10 mA bis 120A
1.1.3. Multi-Parameter-Messung
Dreiphasig testen Spannung, Strom, Strom, elektrische Energie, Leistungsfaktor,
Phase und Frequenz synchron.
1.1.4. Multi-Mode-Messung
Dreiphasen-vier Draht (3P4W) & dreiphasig drei Draht (3P3W) aktiv
Dreiphasen-vier Draht (3P4W) & dreiphasig drei Draht (3P3W) reaktiv
Dreiphasen-vier Draht (3P4W) & dreiphasig Drei Draht (3P3W) Kreuz verbunden reaktiv
Einzelne Phase Zwei Draht (1P2W) aktiv & Single Phase Zwei Draht (1P2W) reaktiv
Einzelne Phase Drei Draht (1P3W) Active & Single Phase Three Draht (1P3W) reaktiv
Zwei-Phase-Drei-Draht (2P3W) aktiver und zwei Phase drei Draht (2P3W) reaktiv
1.1.5. Harmonische messen und analysieren
Testen des Wellenformverzerrungsfaktors und 2nd.- 21.steckenHarmonischer Inhalt und Anzeige
Rod-Diagramm.
1.1.6. Überprüfen Sie den Prüfstand
Messen der Asymmetrierate von Spannung, Strom und Phase in jeder Phase und in jeder Phase und der Stabilität von Power.
1.1.7. Wellenformanzeige.
Anzeigespannung und Stromwellenform synchron anzeigen.
1.1.8. Idealer Standardmeter
Energieimpulskonstante kann automatisch oder manuell eingestellt werden, werden berechnet und angezeigt
der Fehler und die Standardabweichung des getesteten Messgeräts; haben die Funktion des Stroms
Menge addieren, Stromein- / Aus- / Aus-Aus- und Ausschalten kann durch manuell oder extern gesteuert werden
Synchronimpuls
1.1.9. SoftwaNeukalibrierung
Durch Software kann das gesamte Reichweite kalibrieren aND-Phasenwinkel zur Verbesserung der Zuverlässigkeit und Effizienz
1.1.10. Stark Kommunikationsfunktion
Es gibt zwei Kommunikationsports RS-232 und RS-485, können angeschlossen werdenzu
PC- und Testbank, automatische Messung und Kalibrierung realisieren

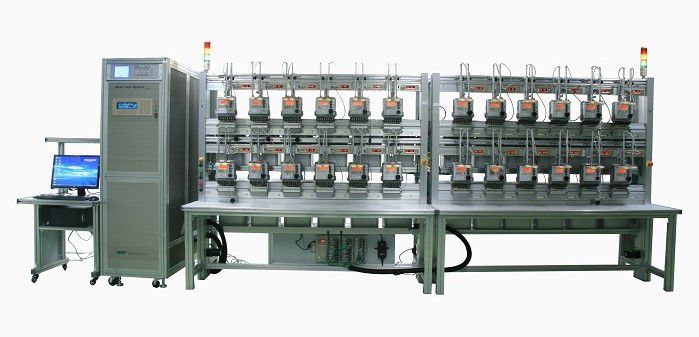

◆ Federungsprüfständer
A. 24 Meter-Position auf 2-Meter-Racks, doppelt seit zwei Reihen,
Jede Zeile enthält 6 Positionen.
B. Es gibt eine dreifarbige Kontrollleuchte oben in jedem Rack.
C. Jede Messstellung installiert einen Schnellverbinder-QCD, eine Push-Hand, einen Scan-Kopf,
Ein Fehleranzeigefenster und eine DB9M-Buchse.
D. Die gesamte aktuelle Kabelverdrahtung im Rack beträgt 30 mm2
E. DB9M-Buchse ist für den RS232-Anschluss, RS232 wird von Multiport-Serienserver angeboten, der 24-Ports erstreckt, die mit 24 Muttern verbinden.
F. Isolationsstromwandler (IKT)
Heutzutage ist der Strom- und Spannungskanal des mehr und mehr Energiezählers feste Verbindung; Es ist ein enges IP-Link-Messgerät. Zum Testen von Metern mit geschlossenem IP-Link muss das untersuchte Gerät mit isolierten und potentialfreien Strom- und Spannungssignalen versorgt werden. Die vorherige Testbank konnte solche Signale nicht anbieten, kann nur das offene IP-Link-Messgerät testen. TICT-100-Serie ist ein präzise isolierter Stromwandler (IKT) mit aktiver elektronischer Fehlerkompensation, kann den einsetzbaren hohen Genauigkeitsstrom anbieten, um das Schließen des IP-Link-Messgeräts zu testen. TICT-100-Serie kann auf der neuen Testbank installiert oder zur Aktualisierung der alten Prüfbank verwendet werden.
○ Technische Daten der IKT
Strombereich 3 × (10mA - 120A)
Genauigkeit 0,01 (100 mA - 120A)
Verhältnis 1: 1 (Primärstrom = Sekundärstrom)
Frequenzbereich 45Hz - 65 Hz
Ausgangsbelastung Spannung 3 × 0,6 V (max)
Ausgangsleistung 3 × 60VA (max)
Kommunikationsport RS-485
Stromversorgung +/- 12VDC
Stromverbrauch 20 VA (max)
Betriebstemperatur - 10 ° C ... + 50 ° C
Lagertemperatur - 20 ° C ... + 60 ° C
Abmessungen (H × w × d) 290mm × 275mm × 296mm
Gewicht ca. 12kg
G. Scannenkopf
Der Lichtkopf kann für einen einfachen Zugriff einstellbar und einziehbar sein, wenn
Meter anbringen.
H. Schnellverbindergerät (QCD)
- QCD entwickelt, um dreiphasige und einphasige Messgeräte testen zu können
- Pins können federbelastet sein, um zu viel Belastung der Messgeräteanschlussverbindung zu vermeiden.
- Der Mindestabstand zwischen zwei benachbarten Pins (minimaler Tonhöhe) kann auf 11 mm auseinander liegen.
- Die gesamte Zeile der Pins kann einen geringen Abstand von seiner normalen Position zurückschieben.
- Die aktuellen Pins können 120A für lange Zeiträume standhalten
- Klemmenstifte, die für die einfache Entfernung für Fälle ausgelegt sind, wenn ein Setup geändert werden muss.
- LT-CT betrieben Energiezähler, um die Verbindung zu unterstützen
◆ Stromquellenkabinett.
A. Das manuelle Steuergerät ist an der Vorderseite des Stromquellenschranks installiert
B. Hauptschalter und Stromversorgungsschalter für jedes Modul sind auf der Rückwand des Kabinetts installiert, umfassen:
● Leistung： Hauptschalter
● Pc.： Computer
● Moxa： MOXA-System.
C. Das gesamte aktuelle Kabel im Schrank ist 30 mm2
Die 1987 gegründete Geny ist bekannt als einer der führenden und professionellen Hersteller und Anbieter von dreiphasigen elektronischen Energiezählertestsystemen mit IKT für ein intelligentes Zähler in China. Bitte ruhen Sie sich sicher, dass Sie die Qualitätsausrüstung in China von uns kaufen und unseren guten After-Sale-Service erleben.
