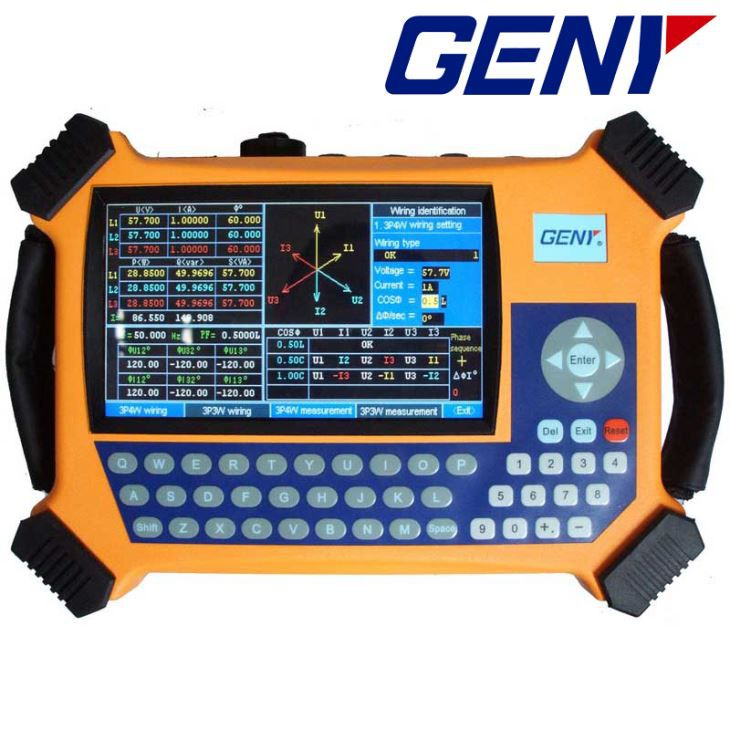

YC98S1 Tragbarer Drei-Phasen-Standardmessgerät mit menschlichorientiertem Design, kleiner Konfiguration und leicht. Anzug für elektrische Machtabteilungen, Mess- und Qualitätsprüfungsabteilungen und elektrisches Labor zum Feldbenutzung.
YC98S1 Tragbarer Drei-Phasen-Standardmessgerät Merkmale:
● 0,05% hohe Genauigkeit (direkter Anschluss)
● Mit 7 Zoll 480 × 234 Punkt TFT-Farbbildschirm
● Breitspannungsversorgungsbereich: 55V ~ 480V
● Verbindung mit der Stromklemme: Standard 100A. Von 5A bis 2000A aktuell als Option.
● Zwei Möglichkeiten für die Stromversorgung: externe Wechselstromversorgung oder Testleitung
YC98S1 Tragbarer Drei-Phasen-Standardmessgerät Funktionen:
● Messmodus: Gibt Informationen zu den Parametern der zu testenden Zeile, wie:
● Phasenspannung, Strom, Winkel
● Aktive Leistung, Blindleistung, scheinbare Kraft.
● Phase- und dreiphasiger Leistungsfaktor.
● Phasenwinkel der Phase zur Phasenspannung
● Phasenwinkel der Phase zu Phasenstrom
● Frequenz.
● Vektordiagramm: Zeichnen Sie das Leitungsvektordiagramm
● Wellenform: Zeigt die Wellenform von Spannung und Strom an
● Harmonics: Machen Sie eine grafische und numerische Analyse des THD. (2. ~ 51st)
● Meter-Test: Führt den Test an den Metern aus. Das in dieser Funktion konfigurierbare Datenfeld
ist die Seriennummer, der Zählertyp, der Konstante, der Divisor-Faktor (für HF), den Typ
von Test und Zyklen.
● CT-Verhältnis-Test: CT-Verhältnis abrufen, indem Sie den primären und sekundären Strom von CT synchron testen
● Verdrahtungsprüfung: Beurteilen Sie die Verdrahtung richtig oder falsch automatisch
● Energieansammlung: Akkumulieren aktiver und reaktiver Energie in einer Einstellzeit, die für verwendet wird
Meter-Dial-Test
● CT-Self-CT-CT-Klammer: Prüfen Sie, ob die Klemme CT genau ist, und kalibriert.
● Testdatenspeicherung: Kann 5000 Datengruppen speichern. Daten enthalten den Zählertyp, Seriennummer,
Konstante, Fehler, Datum usw
● Laden Sie das Testprogramm herunter: kann 5000pcs testing planing auf die
Ausrüstung, bequem für den lokalen Gebrauch
● Es verfügt über eine RS232-Schnittstelle zur Kommunikation mit einem PC
● Es verfügt über einen USB-Anschluss, die Testdaten können in der entfernten Platte gespeichert werden, die anschließt
USB-Anschluss. Die Qualität der Testdaten hängen von der Kapazität des entfernten Datenträgers ab
● Die Firmware kann durch die entfernte Festplatte von Benutzern selbst aufgerüstet werden
● Kann mit externem Drucker, Tastatur, Barcode-Scanner verbunden werden
YC98S1 Tragbarer Drei-Phasen-Standardmessgerät Technische Daten:
Prüfspannung (Full Wave & Fundamental Wave) | ||
Bereich | 25V-600V. | |
Fehler | ±0,05% | |
Harmonisch | 2nd.~ 51.stecken | |
Teststrom (Full Wave & Fundamental Wave) | ||
Bereich (direkter Anschluss) | 0,1a ~ 12a. (IE = 5A) | |
Bereich (Klemme CT) | 100A. (IE = 100A, Nutzungsbereich = 0,01IE ~ 2.4ie) (Optional: IE = 5A, 500A, 1000A) | |
Fehler (direkter Anschluss) | ±0,05% | |
Fehler (Clamp CT) | ±0,2% (5a, 100a) ±0,5% (andere) | |
Harmonisch | 2nd.~ 51.stecken | |
Anlaufstrom | 0,05% ie. | |
Strommessfehler (Full Wave & Fundamental Wave) | ||
Aktive Kraft (Direkte Verbindung) | ±0,05% | |
Aktive Kraft (Klemme CT) | ±0,2% (5a, 100a) ±0,5% (andere) | |
Blindleistung (Direkte Verbindung) | ±0,1% | |
Blindleistung (Klemme CT) | ±0,5% (5a, 100a) ±1,0% (andere) | |
Energiemessungsfehler (Full Wave & Fundamental Wave) | ||
Aktive Energie (Direkte Verbindung) | ±0,05% | |
Aktive Energie (Klemme CT) | ±0,2% (5a, 100a) ±0,5% (andere) | |
Reaktive Energie (Direkte Verbindung) | ±0,1% | |
Reaktive Energie (Klemme CT) | ±0,5% (5a, 100a) ±1,0% (andere) | |
Fehler (Harmonic Wave) | ||
Direkte Verbindung | kWh, u, i, p, q, s | ±0,2% h (H = 1 + 0,01 K, k = 2 ~ 51) |
Klemme CT 5A / 100A | kWh, u, i, p, q, s | ±0,5% h (H = 1 + 0,01 K, k = 2 ~ 51) |
Zyklusausgangsstrom für 5A CCT-Selbst Kalibrierung | 0,05A, 0,1A, 0,25A, 0,5A, 1A, 2.5A, 5A | |
Fehler von 5a CCTs Selbst Kalibrierung (Linear- und Phasenfehler) | ±0,1% | |
Klammer CT 500A / 1000A | kWh, u, i, p, q, s | ±1,0% h (H = 1 + 0,01 K, k = 2 ~ 51) |
Fehler - andere | ||
Verhältnis Messung. | ±0,5% | |
Spannungseinfluss | <.±0,01% | |
Frequenzeinfluss | <.±0,01% | |
Temperatureinfluss | <.±0,01% /℃ | |
24h Genauigkeitseinfluss | <.±0,01% | |
Harmonischer Einfluss | <.±0,01% | |
Phasenwinkel | ||
Bereich | -180°~ 180.° | |
Fehler | <.±0.1° | |
Frequenz | ||
Bereich | 45 ~ 65Hz. | |
Fehler | ±0,01 Hz. | |
Impulsausgang | ||
Innere Hochfrequenz (cH) | Direkte Verbindung | 1.8x10.9P / kwh. |
Ct. | 1.8x10.9* (5 / IE) p / kWh | |
Niederfrequenzleistung. | Direkte Verbindung | 3600p, 36000p, 360000P / kWh (Kvarh、kvah) |
Ct. | 3600p, 36000p, 360000P * (5 / IE) p / kWh (Kvarh)、kvah) | |
Impulsübertragung. | 1: 1 | |
Ausgabelautstärke | 5v. | |
Impulseingang | ||
Eingangskanal | 2 | |
Eingangspegel | 5 ~ 10V. | |
MAX-Pulseingang. Frequenz | Max. 10kHz | |
Anzeige | ||
Auflösung | 7'''tft Touchscreen. | |
System | Windows CE. | |
Funktion | ||
Vektordiagramm | ● | |
Wellenform | ● | |
Funktion | ||
Positive Sequenz anzeigen, Negative Sequenz und Zero Sequenz von u & i | ● | |
Wähltest (Energie Akkumulation) | ● | |
CT-Verhältnis-Test. | ● | |
Lokaler Parametereingang. | ● | |
Verdrahtung Emulation. | ● | |
Selbstkalibrierung | ● | |
Rekordkreuze | ● | |
Datenspeicher | ● | |
Datenspeichermenge | 5000（2G-Speicher.） | |
Siebdruck | ● | |
Kommunikationsanschluss | USB / RS232. | |
Daten hochladen | ● | |
Externer Mini-Drucker | ●Optional | |
Externe Tastatur. | ● | |
W-lan | ○ | |
Andere | ||
Spannungsversorgungsmodus | Externe Leistung, Testleitung, Batterie | |
Arbeitsnetzteil | AC 55 ~ 600V | |
Spannung widerstand. | 4.0kv.(Spannung & Strom Terminals, Stromversorgung und Niederspannungsklemmen) | |
Eft（Elektrischer schneller Transient.） | 2.0kv. | |
Anstieg | 2.0kV (Common-Modus), 2.0kV (anders) Modus) | |
Stabilität der Stabilität | <3 Minuten | |
Kostenpflichtige Batterie. | 11.1v 3000mAh. | |
Energieverbrauch | Mit <9W | |
Umfeld | Temperatur 25.℃~ +45.℃,Luftfeuchtigkeit 40% ~ 95% | |
Dimension (mm) (W.×H×D) | Hauptinstrument | 245× 150 × 50 |
Tragetasche | 425× 336 × 196 | |
Gewicht (kg) | Hauptinstrument | 1.5 |
Tragetasche | 8 | |
