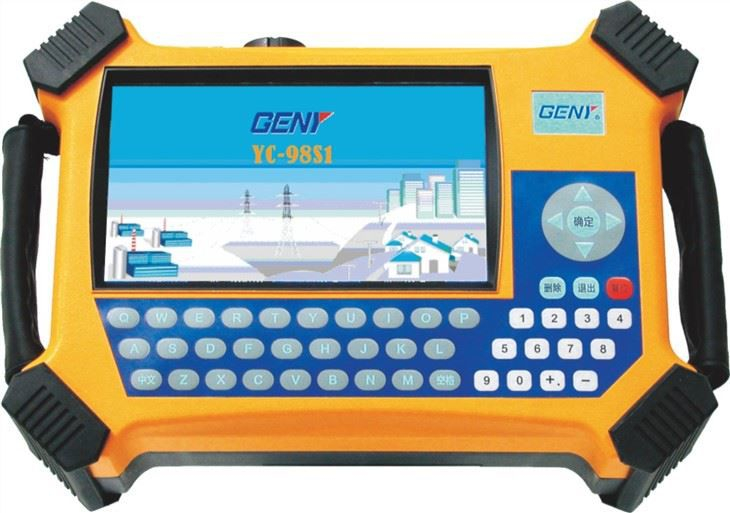

YC98S1 Tragbarer Drei-Phasen-Standardmessgerät
● 0,05% hohe Genauigkeit (direkter Anschluss)
● Mit einem 7-Zoll-480x234-Punkt-TFT-Farbbildschirm
● Breitspannungsversorgungsbereich: 55V ~ 480V
● Anschluss mit Stromklemme: Standard 100A.
● Von 5A bis 2000A aktuell als Option.
● Zwei Möglichkeiten für die Stromversorgung: externe Wechselstromleistung
Liefer- oder Testleitung der Leitungsversorgung
| Anwendungskonditen und Anforderungen | ||||
Umfeld | Sicherheit | |||
Operation Temperatur | Relative Luftfeuchtigkeit | Höhe | IP-Klasse | Konformität |
-25 ° C + 45 ° C | 40% - 95% | <2500m. | IP30. | Ce anpassung |
| Art | YC-98S1. |
Prüfspannung | |
Bereich | 30V-480V. |
Fehler | ± 0,05% |
Harmonisch | 2nd.-51stecken |
Teststrom | |
Bereich (direkter Anschluss) | 0,05-10a. |
Bereich (Klemme CT) | 100A. 5A, 500A, 1000A, 2000A (Möglichkeit) |
Fehler (direkter Anschluss) | ± 0,05% |
Fehler (Clamp CT) | ± 0,2% (5a, 100a) ± 0,5% (andere) |
Harmonisch | 2nd.-51stecken |
Strommessfehler | |
Aktive Leistung (Direktverbindung) | ± 0,05% |
Aktive Leistung (Klemme CT) | ± 0,2% (5a, 100a) ± 0,5% (andere) |
Reaktive Leistung (direkt) | ± 0,1% |
Reaktive Leistung (Klemme CT) | ± 0,2% (5a, 100a) ± 0,5% (andere) |
Energiemessungsfehler | |
Aktive Energie (direkt) | ± 0,05% |
Aktive Energie (Klemme CT) | ± 0,2% (5a, 100a) ± 0,5% (andere) |
Reaktive Energie (direkt) | ± 0,1% |
Reaktive Energie (Klemme CT) | ± 0,2% (5a, 100a) ± 0,5% (andere) |
Phasenwinkel | |
Bereich | 0 ° -360 ° |
Fehler | ± 0,05 ° |
Frequenz | |
Bereich | 45 Hz-65Hz. |
Impulsausgang | |
Hochfrequenzleistung (CH) | - |
Niederfrequenz | 3600IMP / KWh. |
Puls-Ratiopulse-Verhältnis. | 1: 1 |
Ausgabelautstärke | 5v. |
Impulseingang | |
Eingangskanal | 2 |
Eingangspegel | 5-10V. |
Eingangsfrequenz | Max.100Hz. |
Anzeige | |
Auflösung | 7 \"TFT-Farbe |
Funktion | |
Vektordiagramm | ● |
Wellenform | ● |
Energieansammlung | ● |
CT-Verhältnis-Test. | ● |
Lokaler Parametereingang. | ● |
Verdrahtung Emulation. | ● |
Selbstkalibrierung | ● |
Recorder-Check. | ● |
Datenspeicher | ● |
Datenspeicher Menge. | 5000 |
Externe verlängern | ● |
Siebdruck | ● |
Kommunikationsanschluss | USB / RS232. |
Kommunikation mit | ● |
Daten hochladen | ● |
Externer Mini-Drucker | ● |
Externe Tastatur. | ● |
Andere | |
Spannungsversorgungsweg | Externe Energie Testleitung |
Spannungsversorgung | 55-480V, 50 / 60Hz |
Abmessungen (WXHXD) | 245x168x67. |
Gewicht (kg) | 1.5kg |
